Условие задачи
Рассчитать токи и напряжения ветвей электрической цепи, в которой происходит коммутация.
Требуется выполнить следующее:
1. Рассчитать мгновенные значения величин, указанных в таблице 1, после выполнения коммутации классическим методом.
2. Построить графики изменения искомых величин в зависимости от времени в интервале от
до
, где
– меньший по модулю корень характеристического уравнения.
Схема электрической цепи изображена на рисунке 1.
Таблица 1 – Исходные данные

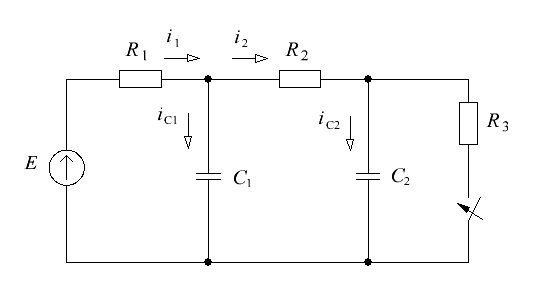

Рисунок 1 – Схема электрической цепи
Ответ
Определим параметры цепи до коммутации (см. рис. 2).

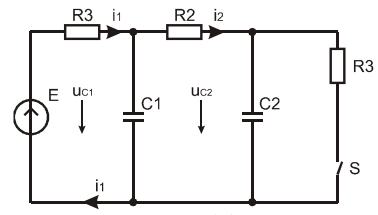

Рисунок 2 Схема электрической цепи до коммутации
Так как сопротивление емкости при постоянном токе бесконечно велико, то:
Определим параметры цепи в ...
