Условие задачи

Рассчитать токи и напряжения ветвей электрической цепи, в которой происходит коммутация.

Требуется выполнить следующее:

1. Рассчитать мгновенные значения величин, указанных в таблице 1, после выполнения коммутации классическим методом.

2. Построить графики изменения искомых величин в зависимости от времени в интервале от до , где – меньший по модулю корень характеристического уравнения.

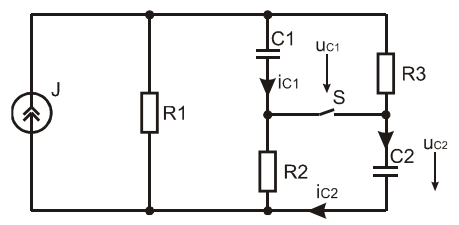

Схема электрической цепи изображена на рисунке 1.

Таблица 1 – Исходные данные

Рисунок 1 – Схема электрической цепи

Ответ

Определим параметры цепи до коммутации (см. рис. 2).

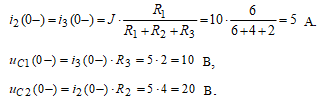

Рисунок 2 Схема электрической цепи до коммутацииТак как сопротивление емкости при постоянном токе бесконечно велико, то:

Определим параметры цепи в ...
