Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением десять кВ промышленного предприятия, которое питается от энергосистемы через понижающий

«Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением десять кВ промышленного предприятия, которое питается от энергосистемы через понижающий»
  • Электроника, электротехника, радиотехника

Условие:

Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением 10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор Т1 (Sт. ном; UK%) мощность системы  SK; Трансформатор Т1 соединен со сборными шинами через токоограничивающий реактор (IPHOM; XP%;).  К сборным шинам подключены: N цеховых ТП (SТП ; UK ТП %),   1 тиристорный преобразователь частоты ТПЧ (Ud;  Id;  cosφ). Расчетная активная нагрузка: РР, реактивная: QР; для компенсации реактивной мощности дополнительно подключена конденсаторная батарея: QК.

Таблица 1

Решение:

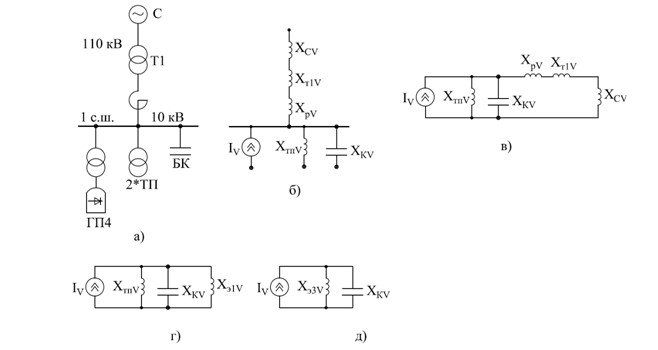

Рисунок 1

На рисунке. 1, б показана схема замещения, которую преобразуют путем объединения концов всех нагрузочных ветвей, ветвей питающей энергосистемы и вентильных преобразователей. Затем производят свертывание схемы относительно секций сборных шин напряжением 10 кВ, для которых должен быть проведен расчет напряжений и токов высших гармоник (рисунок. 1, в, г, д).

Рассчитываем сопротивления элемент...
