Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением:10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор

«Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением:10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор»
  • Электроника, электротехника, радиотехника

Условие:

Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением:10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор

мощность системы  SK;

Трансформатор Т1 соединен со сборными шинами через токоограничивающий реактор (IPHOM; XP%;)  К сборным шинам подключены: N цеховых 1 тиристорный преобразователь частоты . Расчетная активная нагрузка: РР, реактивная: QР; для компенсации реактивной мощности дополнительно подключена конденсаторная батарея: QК.

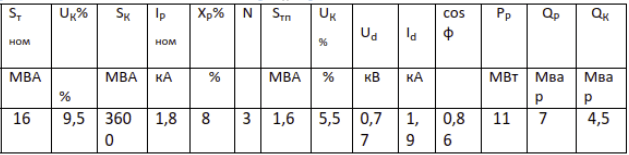

Таблица 1

Решение:

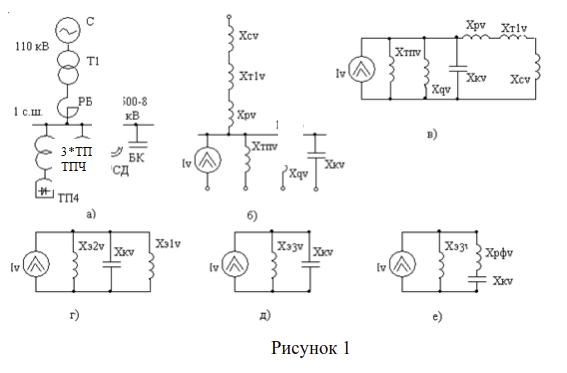

Выполним расчетную схему и схему замещения заданной системы электроснабжения (рис. 1).

На рисунке. 1, б показана схема замещения, которую преобразуют путем объединения концов всех нагрузочных ветвей, ветвей питающей энергосистемы и вентильных преобразователей. Затем произведем свертывание схемы относительно секций сборных шин напряжением 10 кВ, для которых должен быть проведен расчет напряжений и т...
