Условие задачи
Рассчитать токи короткого замыкания. Выбрать электрооборудование по условиям токов короткого замыкания. Выполнить от руки или в графическом редакторе, схему электрическую принципиальную электроснабжения ЦТП от ГПП согласно данным своего варианта, с обозначением электрооборудования.
Исходные данные приведены в таблице 1.1.

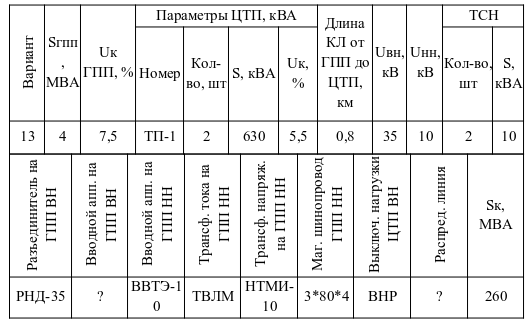

Таблица 1.1 – Исходные данные
Ответ
В электрических установках могут возникать различные виды короткихзамыканий (КЗ), сопровождающихся резким увеличением тока. Поэтому электрооборудование, устанавливаемое в системах электроснабжения, должно быть устойчивым к токам короткого замыкания и выбираться с учетом величин этих токов согласно требованиям ПУЭ.
Согласно ПУЭ - силы токов короткого замыкания рассчитывается в тех точках сети, при коротком замыкание в которых аппараты и токоведущие части будут находиться в наиболее тяжёлых условиях. Для вычисления силы токов короткого замыкания составляется расчетная схема (рисунок 2.1), на кото...
