Условие:
Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей.

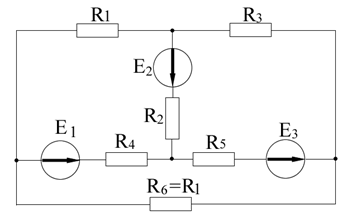

Рис.1.1. Схема
Дано: Е1=30 В, Е2=25 В, Е3=20 В, R1=18 Ом, R2=3,4 Ом, R3=11,5 Ом, R4=18,5 Ом, R5=39 Ом, R6=18 Ом.
Решение:
Определим токи методом контурных токов

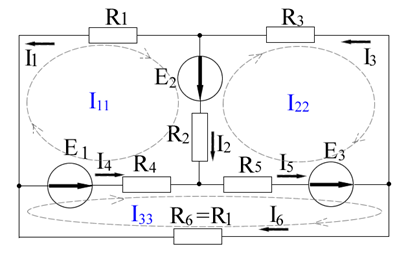

Рис.1.2. Расчетная схема к методу контурных токов
Для трех контуров схемы выберем направление обхода контуров по часовой стрелке, обозначим условно-положительные направления токов ветвях и в соответствии с обозначенными на схеме направлениями контурных токов, обозначенных на схеме как I11, I22 и I33, составим уравнения по второму закону Кирхгофа для этих контур...
