Рассчитать усилитель с инвертирующим входом Рис.8. Усилитель на ОУ с инвертирующим входом Исходные данные: Таблица 3 UВЫХ 2 В K 25 UПИТ ± (6-13) В
«Рассчитать усилитель с инвертирующим входом Рис.8. Усилитель на ОУ с инвертирующим входом Исходные данные: Таблица 3 UВЫХ 2 В K 25 UПИТ ± (6-13) В»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать усилитель с инвертирующим входом

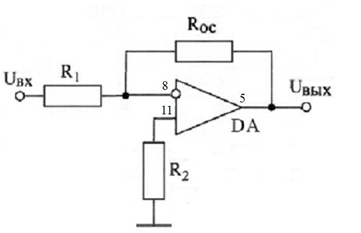

Рис.8. Усилитель на ОУ с инвертирующим входом
Исходные данные:
Таблица 3
Решение:
Выберем ОУ из справочника по заданному значению UПИТ. Выпишем справочные данные в табл. 4. На рис.8. укажем номера выводов.
Таблица 4
Рассчитаем входное напряжение
принимаем, что R1= 1,5 кОм =1,5∙103 Ом,...
