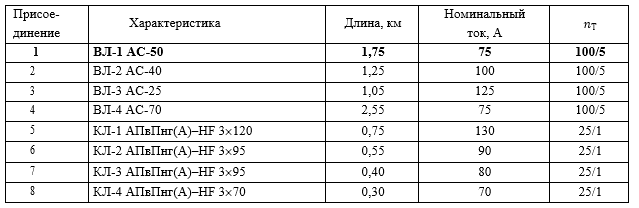

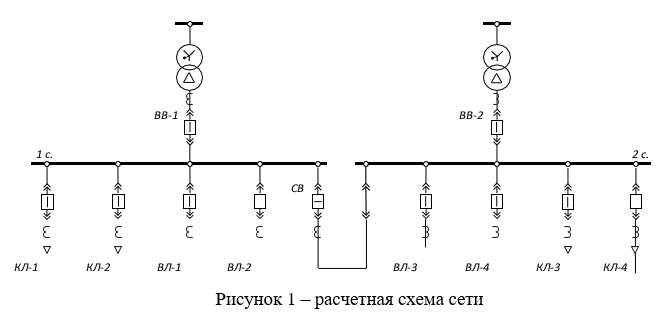

Рассчитать уставки защиты от ОЗЗ для схемы сети, представленной на рис. 1. Сеть 10 кВ работает с изолированной нейтралью.

Первая ступень. Защита со срабатыванием на сигнал.

Устройство контроля изоляции фиксирует факт возникновения ОЗЗ по напряжению нулевой последовательности.

Для сигнализации замыканий на землю используем дополнительную (третью) обмотку трансформатора напряжения, соединенной по схеме разомкнутого треугольника, которая является фильтром напряжения нулевой последовательности 3Uo (рис. 2). В нормальном режиме сети при симметричных напряжениях фаз А, В и С на выводах этой обмотки и на реле PH напряжение практически отсутствует (имеется только напряжение небаланса, значение которого обычно не превышает ...
