Условие задачи
Рассчитать зависимость максимального напряжения на силовом автотрансформаторе от крутизны фронта набегающей волны, определить длину опасной зоны и защищенного подхода. Определить ожидаемое число повреждений изоляции оборудования на подстанции (ОРУ-1 и ОРУ-2, рис. 1) от ударов молнии в ЛЭП в пределах защищенного подхода.
Исходные данные

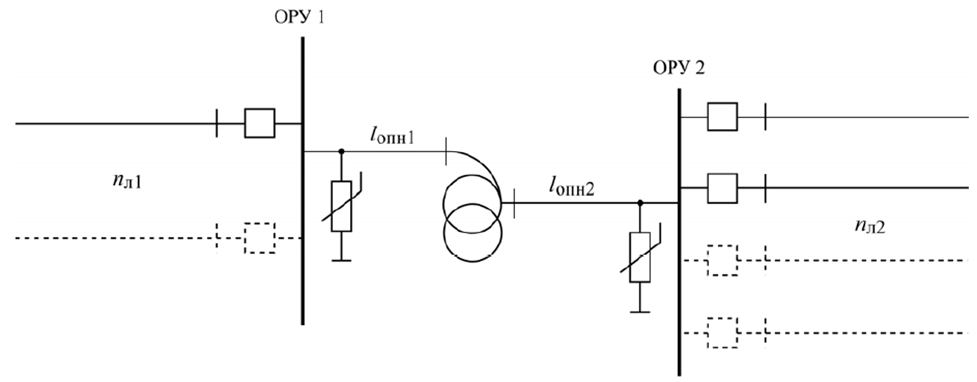

Рис.1. Упрощенная схема подстанции.

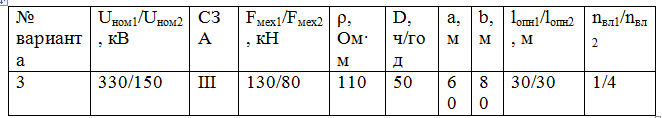

Таблица 1 – Исходные данные
Uном1 и Uном2 – номинальные напряжения ОРУ 1 и ОРУ 2 соответственно;
СЗА– степень загрязнения в районе расположения подстанции и воздушных линий; и Fмех2– механические нагрузки на гирлянды изоляторов классов напряжения Uном1 и
Uном2 соответственно;
ρ– измеренное при средней влажности почвы удельное сопротивление грунта в районе
расположения подстанции;
D– число грозовых часов в году в районе прохождения линии и расположения подстанции;
a и b– габариты подстанции;
lопн1 и lопн2– расстояния от защищаемого объекта до ОПН в ОРУ 1 и ОРУ 2 соответственно;
nвл1 и nвл2– число воздушных линий электропередачи, подходящих к ОРУ 1 и ОРУ 2.

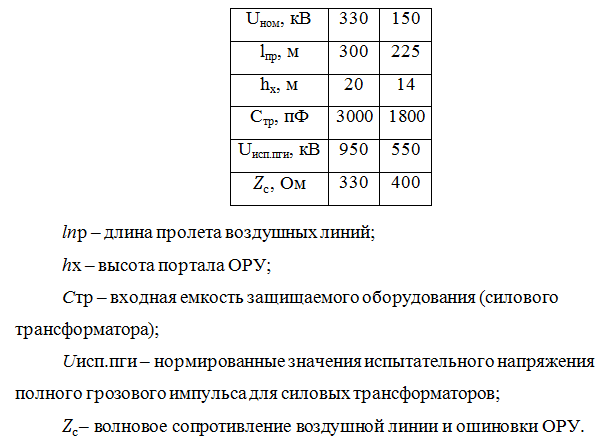

Исходные данные, зависящие от класса напряжения:
Ответ
ЛЭП Uном2=330 кВ.
Исходя из длины пролета lпр1=300 м, выбираем промежуточную железобетонную одноцепную свободностоящую портальную опору ПБ330-7Н с проводами 2 АС 300/39 с тросами С 70 (рис.4). Район по гололеду III.

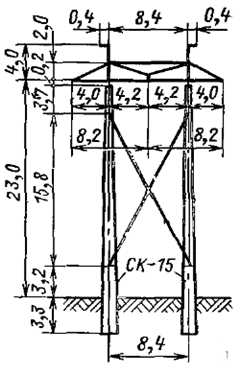

Рис.4. ПБ330-7Н
Исходя из длины пролета lпр2=225 м, выбираем по [4.4, табл.8.15, стр. 395] промежуточную одноцепную свободностоящую портальную опору ПСБ150-1 с проводами АС 150/24 (рис.5)...
