Условие задачи
1. Рассчитать заземляющее устройство проектируемой подстанции. Заземляющую сетку изобразить на рисунке с указанием заземлителей и размеров контура заземления. Пример выполнения плана заземляющей сетки изображен на рисунке 1.
2. Рассчитать устройство молниезащиты. Изобразить на рисунке зону защиты одиночного стержневого молниеотвода, а также зону защиты, состоящую из нескольких стержневых молниеотводов с указанием всех расстояний и радиусов. Пример изображения зоны защиты молниеотвода приведен на рисунке 2.
Исходные данные: 1. Тип подстанции и сопротивление грунта указаны в таблице 1
2. Площадь подстанции: Проходная – 70х100 м2
Ответ
1. РАСЧЕТ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА
1.1 Определяем допустимое сопротивление заземляющего устройства
определяем напряжение на заземлителе:

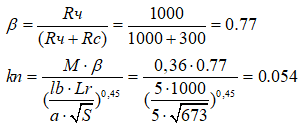

Для сложных заземлителей определяется по формуле:
Допустимое сопроти...
