Расскажите про последовательные регистры. Схема 4-разрядного последовательного регистра приведена на рис.6.10. В регистрах сдвига триггеры соединены последовательно
«Расскажите про последовательные регистры. Схема 4-разрядного последовательного регистра приведена на рис.6.10. В регистрах сдвига триггеры соединены последовательно»
- Электроника, электротехника, радиотехника
Условие:
Расскажите про последовательные регистры.
Решение:

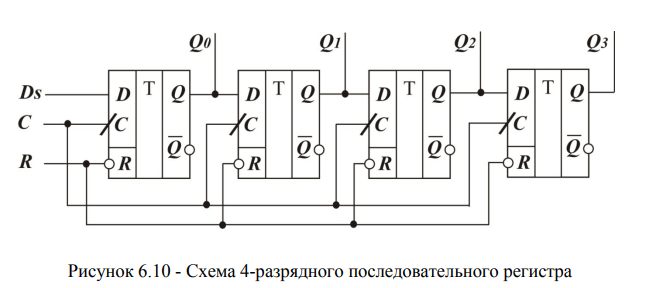

Схема 4-разрядного последовательного регистра приведена на рис.6.10.
В регистрах сдвига триггеры соединены последовательно по информационным входам-выходам и параллельно по управляющим - по входу тактовой синхронизации и по асинхронному входу сброса. Именно такое соединение триггеров приводит к появлению регистра сдвига - цельного устройства, обрабатывающего многоразрядное двоичное число, т.к. все ...
