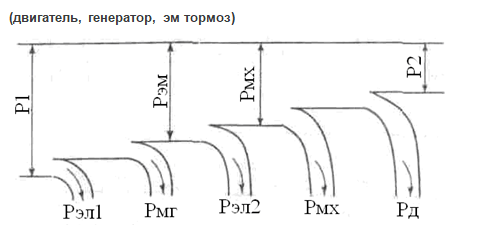

Раскройте тему: "Энергетическая диаграмма асинхронной машины." Двигатель потребляет из сети активную мощность Р1=m1U1I1cosφ1. Часть этой мощности теряется в виде электрических потерь в активном сопротивлении обмотки

Двигатель потребляет из сети активную мощность Р1=m1U1I1cos1. Часть этой мощности теряется в виде электрических потерь в активном сопротивлении обмотки статора рэл1= m1(I1)2 r1, другая часть теряется в виде магнитных потерь в сердечнике статора рмг =m1(Iм)2rм. Оставшаяся часть активной мощности представляет собой электромагнитную мощность Рэм (Рэм = Р1- рэл1- рмг), передаваемую магнитным полем со ...
