решение задачи на тему:

Разложить аналитически в ряд Фурье заданную периодическую несинусоидальную ЭДС, ограничившись вычислением первых трех гармоник. Написать уравнение мгновенного значения ЭДС. ... На рисунке 15 показана схема цепи с источником периодической

Дата добавления: 02.09.2024

Условие задачи

На рисунке 15 показана схема цепи с источником периодической несинусоидальной ЭДС. Форма кривой ЭДС е=f(ωt) изображена на рисунке 16. Амплитуда ЭДС Еm, угловая частота ω и параметры цепи даны в таблице 6.

Требуется:

1. Разложить аналитически в ряд Фурье заданную периодическую несинусоидальную ЭДС е=f(ωt), ограничившись вычислением первых трех гармоник. Написать уравнение мгновенного значения ЭДС. Определить действующее значение заданной несинусоидальной ЭДС.

2. Рассчитать три гармоники тока в неразветвленном участке цепи с источником ЭДС. Записать закон изменения этого тока i=f(ωt). Вычислить действующее значение несинусоидального тока.

3. Построить графики первых трех гармоник тока в неразветвленном участке цепи и суммарную кривую тока, полученную в результате графического сложения этих гармоник.

4. Определить активную, реактивную и полную мощности цепи.

5. Рассчитать коэффициент искажения для несинусоидального тока.

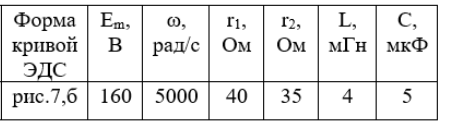

Таблица 6 – Исходные данные

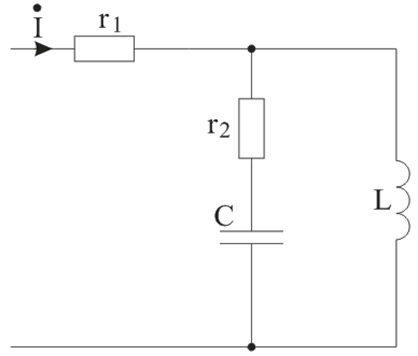

Рисунок 15 – Схема цепи

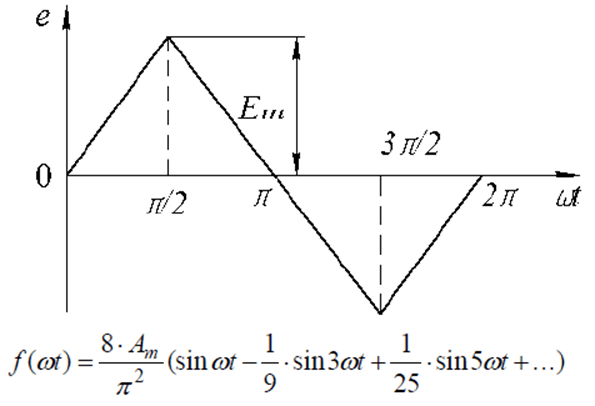

Рисунок 16 – Форма кривой ЭДС

Ответ

1. Разложить аналитически в ряд Фурье заданную периодическую несинусоидальную ЭДС е=f(t), ограничившись вычислением первых трех гармоник. Написать уравнение мгновенного значения ЭДС. Определить действующее значение заданной несинусоидальной ЭДС.

Разложение в ряд Фурье заданной функции е=f(t) с точностью до первых трех гармоник уже известно из условия:

Am это амплитуда заданной функции, равная Em.

...
