Условие задачи
Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя, изготавливаемую методом катодного напыления тонких плёнок через свободную маску.

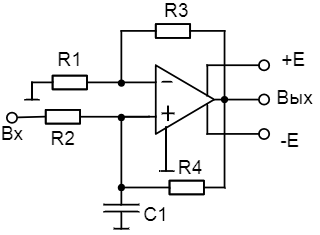

Неинвертирующий интегратор
Значения элементов:
R1=10 кОм;
R2=20 кОм;
R3=20 кОм;
R4=100 кОм;
С1=20000 пФ
Ответ

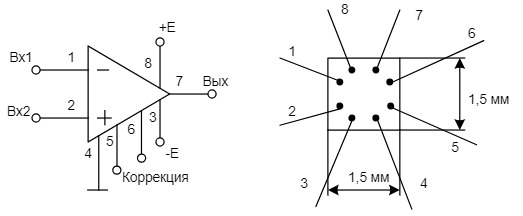

Обозначения выводов и размеры бескорпусного ОУ показаны на рисунке.
Обозначения выводов и размеры бескорпусного ОУ
Преобразуем заданную электрическую схему таким образом, чтобы все внешние выводы находились на краю длинных сторон подложки и были исключены пересечения плёночных проводников. Для этого заменим взаимные пересечения плёночных проводников пересечением плёнки и выводов навесного бескорпусн...
