Разработать принципиальную схему объекта управления - силового канала электропривода и системы управления. Рассчитать и выбрать релейно-контакторную аппаратуру и аппараты защиты.
- Электроника, электротехника, радиотехника
Условие:
1. Разработать принципиальную схему объекта управления - силового канала электропривода и системы управления. Рассчитать и выбрать релейно-контакторную аппаратуру и аппараты защиты.
2. Разработать принципиальную схему релейно-контакторной системы управления пуском и торможением электродвигателя. Выбрать необходимые компоненты.
2.1 Рассчитать и построить пусковую диаграмму двигателя.
2.2 Рассчитать и построить тормозные характеристики.
2.3 Включить в систему управления элементы защиты электродвигателя.
3. Разработать монтажную схему силовой части и системы управления.
В таблице 1 приведены исходные данные задания.

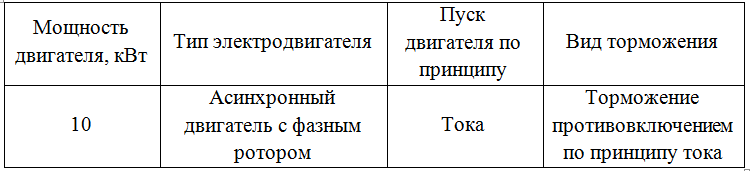

Таблица 1 – Исходные данные задания
Решение:
Выбираем асинхронный электродвигатель с фазным ротором МТН311-6. Технические характеристики двигателя приведены в таблице 2.

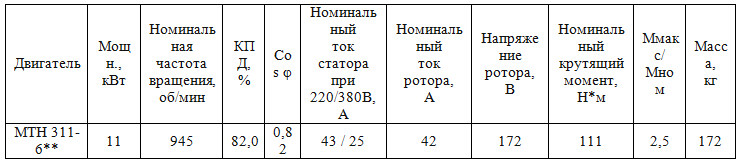

Таблица 2 - Технические характеристики двигателя
Рассчитаем номинальную угловую скорость вращения двигателя:
