Разветвленная магнитная цепь (рис.) представляет собой трехстержневой сердечник, изготовленный из листов электротехнической стали

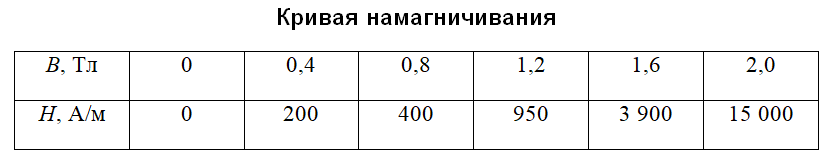

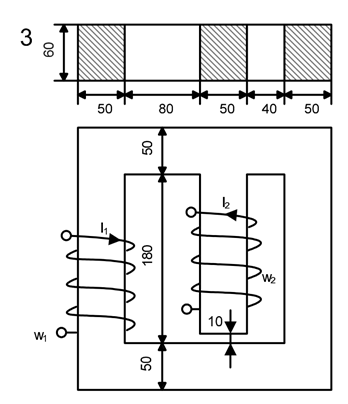

Разветвленная магнитная цепь (рис) представляет собой трехстерж­не­вой сердечник, изготовленный из листов электротехнической стали, на котором размещены две катушки с токами I₁ и I₂ и числами витков w₁ и w₂. Размеры сердечника указаны в миллиметрах. Кривая намагничивания материала сердечника представлена в табл.

Необходимо:

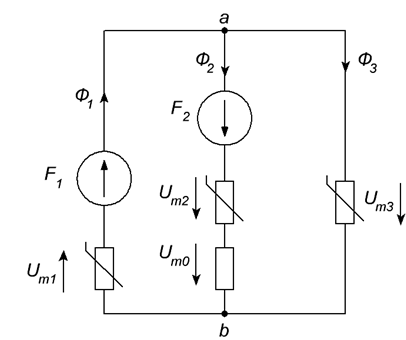

1. Начертить эквивалентную схему магнитной цепи, указав на ней направления  магнитных потоков и магнитодвижущих сил (мдс).

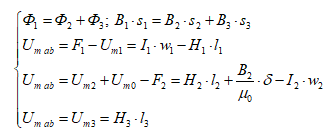

2. Составить систему уравнений по законам Кирхгофа для магнитной цепи.
3. Определить магнитные потоки в стержнях, магнитное напряжение между узлами и магнитную индукцию в воздушном зазоре.

I₁ = 20 A, w₁ = 220 витков, I₂ = 10 A, w₂ = 200 витков.
