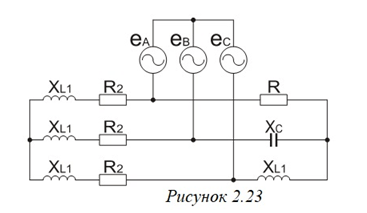

Условие задачи
Требуется выполнить следующее:
1. Рассчитать в комплексной форме токи в ветвях и напряжения на элементах цепи. Для симметричной части приемника расчет рекомендуется проводить на одну фазу.
2. Определить активную и реактивную мощности источников ЭДС и сравнить их с суммой активных и реактивных мощностей пассивных элементов цепи.
3. Включить в цепь ваттметры для измерения активной мощности трехфазного генератора. Определить показания ваттметров.
4. Построить векторные диаграммы токов и топографические диаграммы напряжений:
а) для симметричной части приемника;
б) для несимметричной части приемника.
5. Построить для каждой фазы отдельные графики eA(t), iA(t), eB(t), iB(t), и eC(t), iC(t); где iA(t), iB(t), iC(t) – токи, проходящие через соответствующие источники ЭДС.
Ответ
Обозначаем условные направления токов
Запишем фазные ЭДС генератора в комплексном виде:
Рассчитаем линейные напряжения генератора
Определение сопротивления реактивных элементов на частоте 310 Гц.
