Решить задачу методом эквивалентного сопротивления (методом свертывания). Определить эквивалентное сопротивление RЭ заданной электрической цепи постоянного тока, распределение токов по ветвям, падение напряжения на каждом резисторе,
- Электроника, электротехника, радиотехника
Условие:
Решить задачу методом эквивалентного сопротивления (методом свертывания).

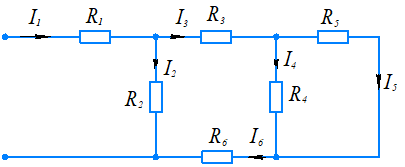

Определить эквивалентное сопротивление RЭ заданной электрической цепи постоянного тока, распределение токов по ветвям, падение напряжения на каждом резисторе, а также мощность, потребляемую всей цепью, и расход электрической энергии цепью за 8 ч работы.

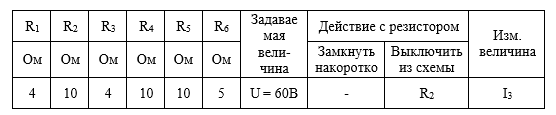

Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов (увеличивается, уменьшится, останется без изменения), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в таблице. При этом считать напряжение неизменным.
Решение:
Определяем эквивалентное сопротивление цепи методом свертывания.
Сопротивления R4 и R5 соединены параллельно:
