Условие:
Резистивная нагрузка
запитывается выпрямленным напряжением, среднее значение которого
. Мощность, выделяемая в нагрузке

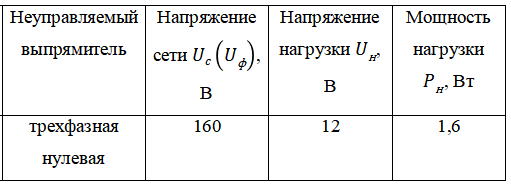

. Неуправляемый выпрямитель (схема выпрямления согласно варианту задания) питается вторичным напряжением
трансформатора Т, включенного в сеть, действующее напряжение которой
(для трехфазных схем выпрямления задается действующее напряжение фазы
)
Определить сопротивление нагрузки
. Рассчитать ток нагрузки
. Определить действующее напряжение вторичной обмотки трансформатора, коэффициент трансформации и мощность трансформатора.
Выполнить расчет параметров, используемых в схеме выпрямителя диодов: максимальное значение прямого тока диода
) и значение обратного напряжения на диоде
Рисунок 5.1 ‒ Схема трехфазного неуправляемого выпрямителя с нулевым выводом
Решение:
1. Определим номинальный ток:
2. Определим сопротивление нагрузки:
Далее выбираем стандартное сопротивление
