Рис.1.Схема цепи Дано: Е1 = 21 В; Е4 = 168 В; J = 5 A; R2= 3 Ом, R3= 6 Ом, R4= 12 Определить токи в ветвях с помощью законов Кирхгофа

Дата добавления: 08.11.2023

Условие задачи

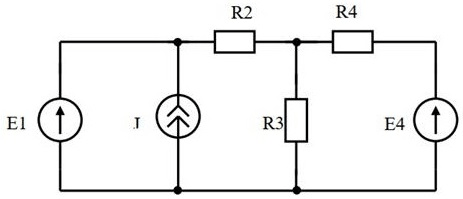

Рис.1.Схема цепи

Дано:

Е1 = 21 В; Е4 = 168 В; J = 5 A; R2= 3 Ом, R3= 6 Ом, R4= 12

Определить токи в ветвях с помощью законов Кирхгофа

Ответ

Вычертим схему цепи в таком виде

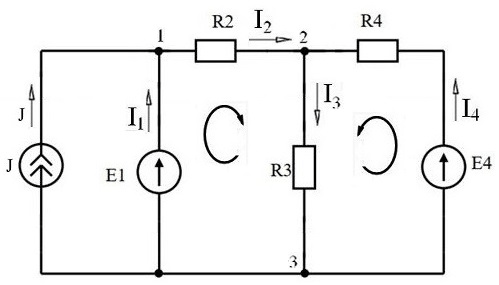

Рис.2. Модифицированная схема цепи

Число ветвей - 5. Число...
