Сердечники главных полюсов выполнены из электротехнической стали марки 3411, сердечник якоря выполнен из электротехнической стали марки 2312 при толщине листов 0,35 мм и коэффициенте заполнения 0,93. Материал станины – стальное литье.

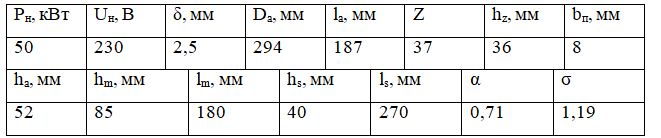

Таблица 5 – Исходные данные

Сердечники главных полюсов выполнены из электротехнической стали марки 3411, сердечник якоря выполнен из электротехнической стали марки 2312 при толщине листов 0,35 мм и коэффициенте заполнения 0,93. Материал станины – стальное литье. Число главных полюсов 2 p = 4 . Пазы якоря – открытые прямые (с параллельными стенками). Вентиляционные каналы в сердечнике якоря отсутствуют.

Выполнить:

3.1. Начертить эскиз магнитной цепи (для одной пары полюсов).

3.2 Рассчитать магнитную цепь, построить характеристику холостого хода и определить коэффициент насыщения магнитной цепи машины.
