Условие:
Синтезировать комбинационное устройство:
а) определить требуемое количество входов и выходов;
б) составить таблицу истинности;
в) для каждого выхода записать логическую функцию в форме СДНФ (совершенная дизъюнктивная нормальная форма);
г) минимизировать логическую функцию (если требуется);
д) по полученному логическому выражению (выражениям) составить схему.
Компаратор двух 2-х-разрядных чисел А и В, проверяющий выполнение условия А≥В.
Решение:
Решение.
Имеем 4 входа (4 разряда числа) и один выход. Если число A (ab) числа B (cd), то на выходе будет 1, иначе - 0.

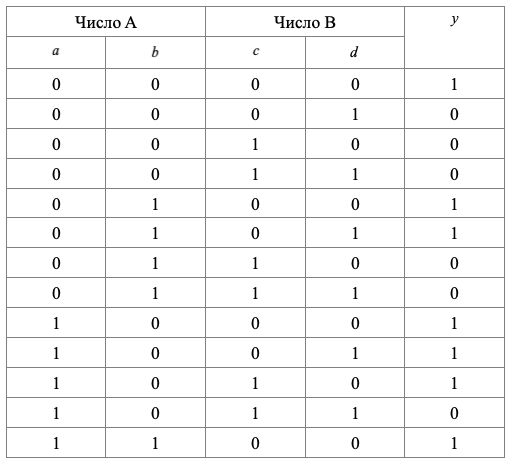

Составим таблицу истинности устройства.
