Условие:
Сложные электрические цепи
В задании требуется:
- вычислить токи в ветвях цепи,
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).

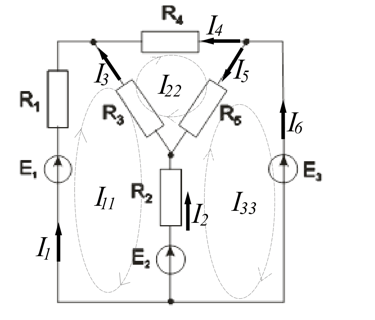

Рисунок 2.1 – Расчетная схема
Дано:
Е1=15 В, Е2=20 В, Е3=25 В, R1=15 Ом, R2=20 Ом, R3=25 Ом, R4=10 Ом, R5=20 Ом.
Решение:
Применим метод контурных токов
Система уравнений, составленных по второму закону Кирхгофа для контурных токов, для рассматриваемой цепи имеет вид:
После подстановки исходных данных имеем
Система уравнени...
