Смешанное соединение на переменном токе

В задании требуется:

 - вычислить токи в ветвях цепи символическим методом,

 - составить баланс мощностей для проверки правильности решения,

 - построить треугольник токов (для одного узла), напряжений и мощностей (для одного из элементов)

 - построить осциллограммы мгновенных токов на одном из узлов мгновенных напряжений (для одного из контуров), а также тока, напряжения и мощности на одном из элементов.

Частоту источника питания принять равной 50 Гц.

Рисунок 3.1 –  Расчетная схема

Дано:

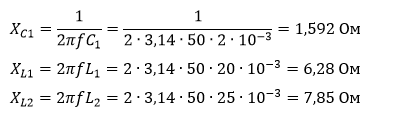

U=110 В, f=50 Гц, R₁=13 Ом, C₁=2 мФ, L₁=20 мГн, L₂=25 мГн.
