согласно номера варианта и статических характеристик биполярного транзистора выполнить графоаналитические расчеты для усилительного каскада по схеме с общим эмиттером (ОЭ) :

Согласно номера варианта и статических характеристик биполярного транзистора выполнить графоаналитические расчеты для усилительного каскада по схеме с общим эмиттером (ОЭ) :

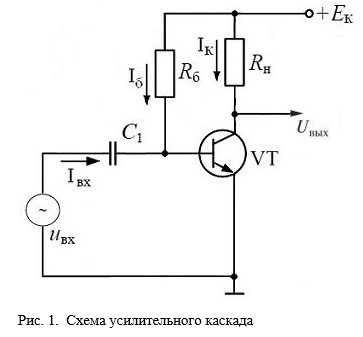

- нарисовать электрическую принципиальную схему усилителя с учетом обеспечения режима постоянного тока с помощью одного резистора R_Б от  источника Е_К ( схема смещения фиксированным током базы );

- нарисовать входные и выходные статические характеристики транзистора для схемы с ОЭ;

- записать уравнение Кирхгофа для выходной цепи и построить линию нагрузки;

- найти на линии нагрузки рабочий участок;

- определить графически I_Кmin, I_Кmax, U_КЭmin, U_КЭmax – по выходным характеристикам и U_БЭmin, U_БЭmax – по входным;

- построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;

- рассчитать для линейного  ( малоискажающего ) режима входное сопротивление R_ВХ, а также коэффициенты усиления по току К_I, по напряжению К_U и по мощности К_Р. Найти полезную мощность в нагрузке Р_Н и мощность Р_К,  рассеиваемую в коллекторе.

Исходные данные:

- марка транзистора  КТ819,  тип транзистора n-p-n ;

- напряжение источника питания коллекторной цепи Е_К = 8  В;

- активное сопротивление нагрузки R_Н = 1,6  Ом;

- постоянная составляющая тока базы I_Б0 = 110  мА;

- амплитудное значение переменной

- составляющей тока ( амплитуда усиливаемого  сигнала) I_Бm = 70 мА.
