Условие задачи
Согласно статических характеристик биполярного транзистора выполнить графоаналитические расчеты для усилительного каскада по схеме с общим эмиттером (ОЭ) :
а) записать исходные данные:
марка транзистора КТ-819 тип транзистора n-p-n.
напряжение источника питания коллекторной цепи ЕК =10 В;
активное сопротивление нагрузки RН = 1,2 Ом;
постоянная составляющая тока базы Iб0 =170 мА;
амплитудное значение переменной составляющей тока ( амплитуда усиливаемого сигнала) Iбm = 110 мА;
б) нарисовать электрическую принципиальную схему усилителя с учетом обеспечения режима постоянного тока с помощью одного резистора RБ от источника ЕК ( схема смещения фиксированным током базы );
в) нарисовать входные и выходные статические характеристики транзистора для схемы с ОЭ;
г) записать уравнение Кирхгофа для выходной цепи и построить линию нагрузки;
д) найти на линии нагрузки рабочий участок, т.е. точки, которые соответствуют токам базы IБmin = IБ0 - ImБ и IБmax = IБ0 + ImБ, определить и обозначить рабочую точку усилителя – точку пересечения линии нагрузки и характеристики, которая соответствует IБ0;
е) определить графически IКmin, IКmax, UКЭmin, UКЭmax – по выходным характеристикам и UБЭmin, UБЭmax – по входным;
ж) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;
з) рассчитать для линейного ( малоискажающего ) режима входное сопротивление RВХ, а также коэффициенты усиления по току КI, по напряжению КU и по мощности КР. Найти полезную мощность в нагрузке РН и мощность РК, рассеиваемую в коллекторе.
Ответ
1) В соответствии с исходными данными составим схему включения транзистора с обеспечением постоянного тока смещения базы (рисунок 1.1) [1]. Так как транзистор имеет проводимость типа n-p-n, на эмиттер транзистора подается минус источника питания, а на коллектор плюс источника питания.

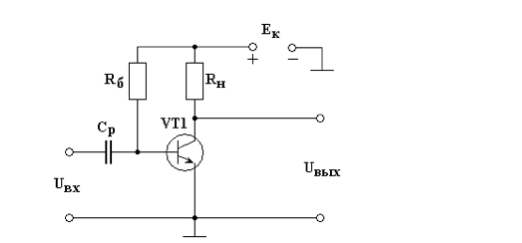

Рисунок 1.1 Схема усилителя с ОЭ со смещением током базы
2) Используя справочную литературу [2], изобразим входные...
