Составить баланс активной и реактивной мощности. Построить в масштабе на комплексной плоскости векторную диаграмму токов и топографическую диаграмму напряжений по внешнему контуру.
«Составить баланс активной и реактивной мощности. Построить в масштабе на комплексной плоскости векторную диаграмму токов и топографическую диаграмму напряжений по внешнему контуру.»
- Электроника, электротехника, радиотехника
Условие:

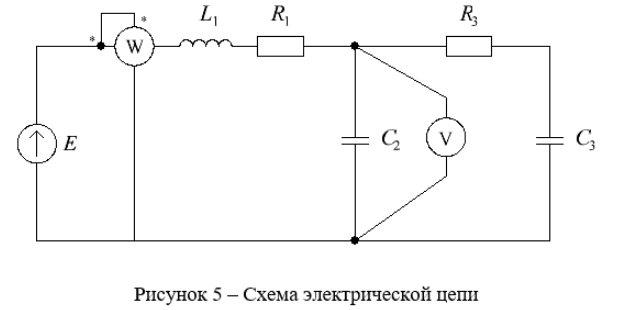

Для электрической цепи, схема которой изображена на рисунке 5, по заданным в таблице 2 параметрам определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощности. Построить в масштабе на комплексной плоскости векторную диаграмму токов и топографическую диаграмму напряжений по внешнему контуру. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Таблица 2
Решение:
1. Определим сопротивления реактивных элементов:
,
2. Составим схему замещения цепи (см. рис. 6) и определим общие сопротивления ветвей и эквивалентное (входное) сопротивление.
