Составить баланс активных мощностей. Комплексные или мгновенные значения ЭДС источников питания, напряжения и полные сопротивления ветвей приведены в таблице 2.
- Электроника, электротехника, радиотехника
Условие:
Методом контурных токов определить действующие
и мгновенные
значения токов в ветвях электрической цепи переменного тока с частотой
, режим работы источников ЭДС
, коэффициенты мощности
всей цепи, составить баланс активных мощностей. Комплексные
или мгновенные
значения ЭДС источников питания, напряжения
и полные сопротивления
ветвей приведены в таблице 2.

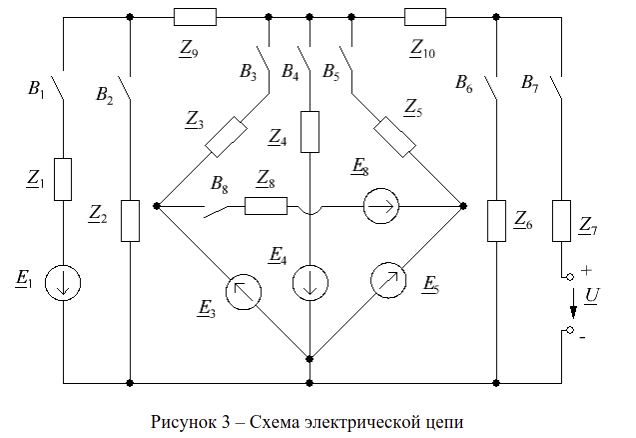

Схема электрической цепи изображена на рисунке 3.
Выключатели замкнуты:

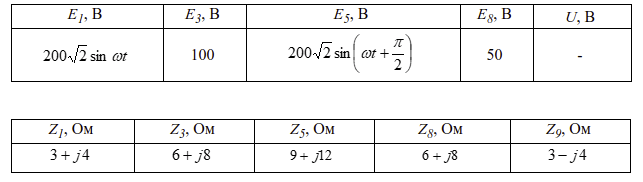

Таблица 2 – Исходные данные для расчета цепи
Решение:

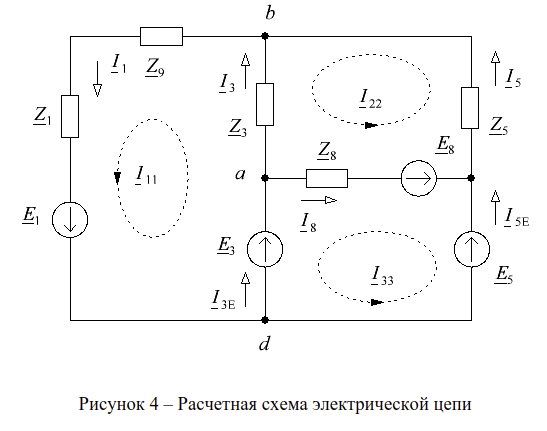

1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 4). Из схемы исключаем ветви с разомкнутыми выключателями, токи в этих ветвях равны нулю.
На схеме выбираем направления токов в ветвях и направление контурных токов.
2. Запишем ЭДС источников в комплексном виде:
