Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Z_ф = 5 Ом , соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений U_л  = 380 В.

Фаза А

cos φ_А  = 1; характер нагрузки – R

Фаза В

cos φ_В  = 0,45; характер нагрузки – R, X_С

 Фаза С

cos φ_С  = 0,28; характер нагрузки – R, X_L

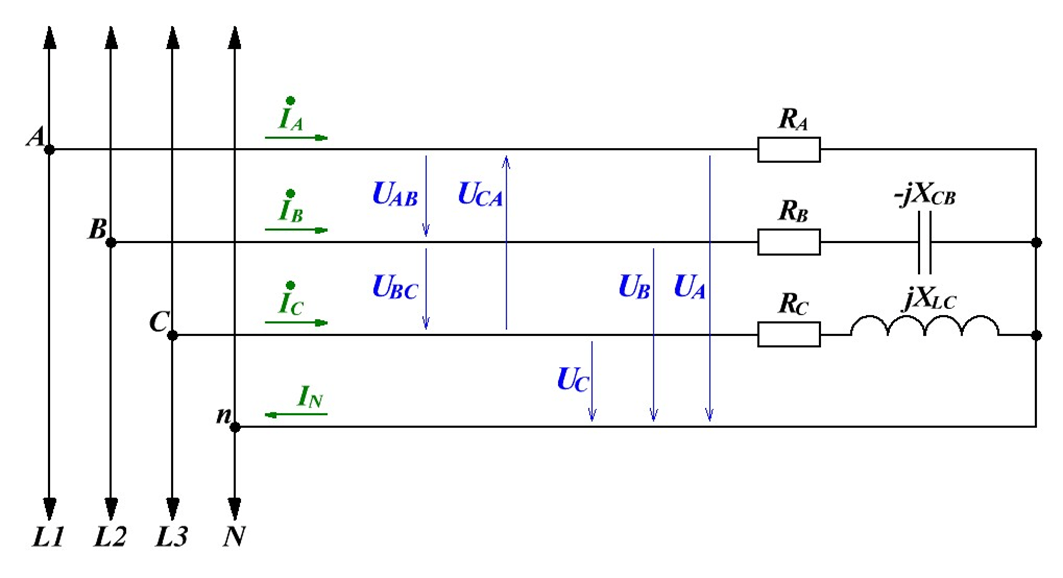

Составить электрическую схему питания.

Определить

− фазные токи I_ф и ток в нейтральном проводе I_N ;

− активную мощность Р трехфазной цепи.

Построить

− векторную диаграмму напряжений и токов с учетом характера нагрузки.
