Условие задачи
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно
сопротивления R1 , R2 , R3 . Ток в первой группе равен I1 , длина магистрального провода l, сечение – S.

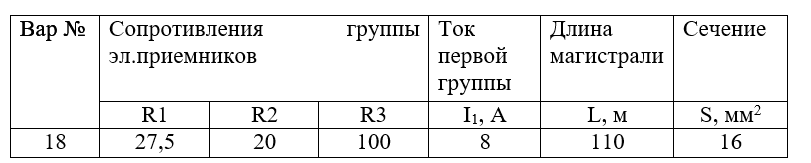

Данные для каждого варианта задания представлены в таблице 1.1 (с.13 – 14).
Составить электрическую схему питания.
Определить:
- ток в магистральном проводе;
- действительную потерю напряжения в магистральном проводе;
- напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Ответ

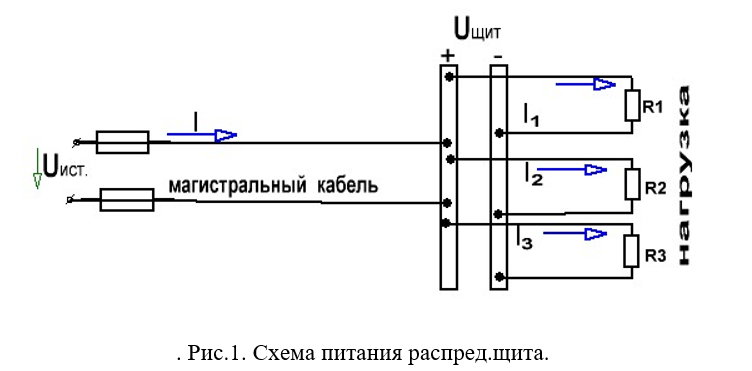

1. Составим электрическую схему питания распред. щита постоянного тока
2. Определим напряжение на шинах распределительного щита постоянного тока воспользовавшись известной величиной тока на первой группе эл.приемников.
