Составить главную схему подстанции; Определить нагрузку потребителей собственных нужд для подстанции и выбрать трансформаторы собственных нужд.
- Электроника, электротехника, радиотехника
Условие:
Составить главную схему подстанции;
Определить нагрузку потребителей собственных нужд для подстанции и выбрать трансформаторы собственных нужд.
Использовать дополнительные исходные данные из таблицы 2.

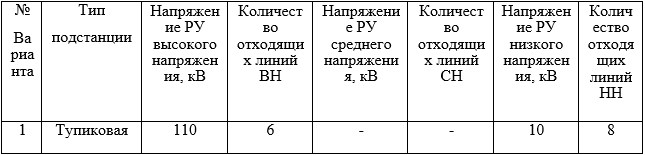

Таблица 1- Исходные данные к задаче 1
Таблица 2 – Дополнительные исходные данные для выполнения задачи 1
Решение:
1. Составим структурную схему:
2. Схемы распределительных устройств зависят от напряжения и количества присоединений к РУ.
РУ 110кВ имеет шесть отходящих линий и 2 присоединения трансформатора, предложим схему
с автоматической перемычкой на стороне высшего напряжения.
Количество отходящих линий от РУ 10 кВ 6 штук, также присоединяются трансформаторы собственных нужд.
3. Составим полную главную схему п...
