Составить систему уравнений электрического равновесия для расчёта операторного коэффициента передачи по напряжению K_U (p). Получить выражение K_U (p). Примечание. Задачу решить методом узловых напряжений.
«Составить систему уравнений электрического равновесия для расчёта операторного коэффициента передачи по напряжению K_U (p). Получить выражение K_U (p). Примечание. Задачу решить методом узловых напряжений.»
- Электроника, электротехника, радиотехника
Условие:
Составить систему уравнений электрического равновесия для расчёта операторного коэффициента передачи по напряжению KU (p). Получить выражение KU (p).
Примечание. Задачу решить методом узловых напряжений.

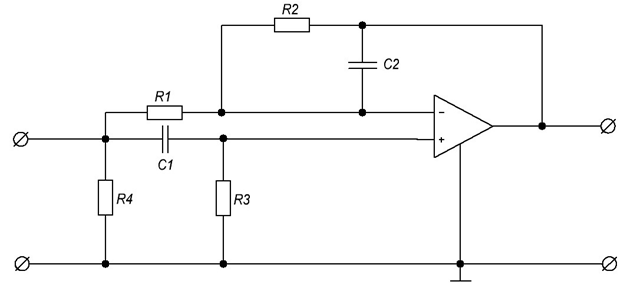

Рисунок 5 – Схема электрической цепи
Решение:
Задачу решим методом узловых напряжений. Для этого включим на входе цепи идеальный источник тока J, пронумеруем независимые узлы и заменим изображение ОУ схемой замещения. На рисунке 6 показана полученная схема цепи.

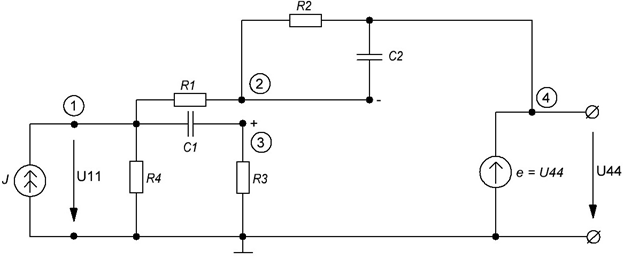

Рисунок 6 Расчётная схема
Между четвёртым и базисным узлами включен идеальный источник напряжения e=U44. Поэтому узел 4 является зависимым и для него уравнение по первому закону Кирхго...
