Условие:

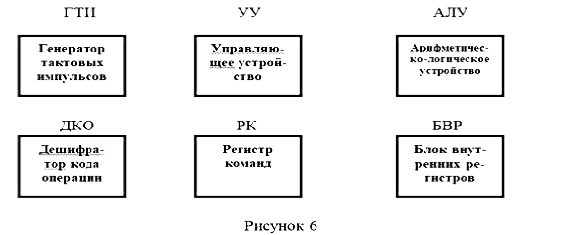

Составить структурную схему микропроцессора из функциональных узлов, указанных на рисунке 6. Показать на схеме ввод сигналов и команд управления, адреса команд операций и вывода данных
Решение:
Микропроцессором называется программно-управляемое устройство на одной или нескольких ИС, осуществляющее обработку цифровой информации и управляющее этим процессом. МП может принимать, дешифрировать и выполнять команды, представленные в двоичном коде

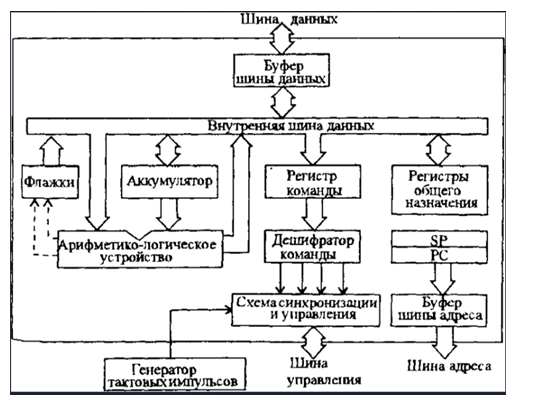

Рисунок 5. Структурная схема микропроцессора.
Типичная внутренняя организация МП приведена на рис. 5. Основными внутренними компонентами МП являются ар...
