решение задачи на тему:

Составить структурную схему ПС. Выбрать трансформаторы. Проверить АТ(при их наличии) на допустимость режима работы. Определить коэффициенты загрузки трансформаторов.

Дата добавления: 09.08.2024

Условие задачи

Исходные данные::

     Sпс = 148,99 МВ·А

     Uлэп = 220 кВ

     Uэнс =110 кВ (одинаково для всех вариантов)



     Требуется:

  • составить структурную схему ПС;
  • выбрать трансформаторы;
  • проверить АТ (при их наличии) на допустимость режима работы;
  • определить коэффициенты загрузки трансформаторов.

Ответ

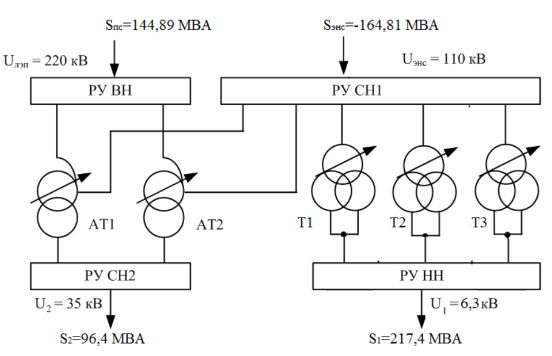

Составляется структурная схема узловой ПС для согласования четырёх различных напряжений, на неё наносятся необходимые данные.

Структурная схема узловой подстанции

Определяем полные мощности потребителей:
