Составить схему электронного реле из элементов, указанных на рисунке пять. Объяснить назначение элементов схемы и ответить на вопрос своего варианта из таблицы.
«Составить схему электронного реле из элементов, указанных на рисунке пять. Объяснить назначение элементов схемы и ответить на вопрос своего варианта из таблицы.»
- Электроника, электротехника, радиотехника
Условие:

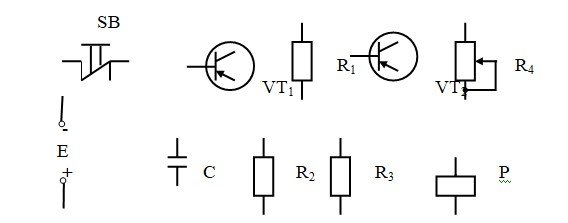

Составить схему электронного реле из элементов, указанных на рисунке 5. Объяснить назначение элементов схемы и ответить на вопрос своего варианта из таблицы.
Рисунок 5
| № варианта | Задание |
| Как изменится работа схемы, если параллельно конденсатору С подсоединить конденсатор такой же емкости? |
Решение:
Принципиальная схема

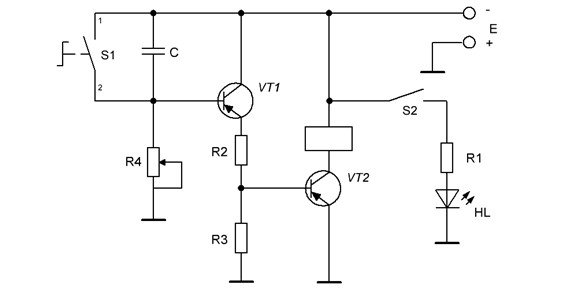

Рис. 5.1. Принципиальная схема реле времени.
Принципиальная схема реле времени приведена на рисунке 5.1. При подключении к схеме источника питания начинается заряд конденсатора С через резисторы R2 и R3 и эмиттерный переход транзистора VT1. Он открывается и на резисторе R3 образует...
