Условие задачи
1) Составить схему одноконтурного LC автогенератора с трансформаторной обратной связью. С этой цепью использовать биполярный транзистор по схеме с общим эмиттером и колебательный контур с элементами L, C, R величины которых приведены в таблице 4. Коэффициент взаимной индуктивности катушек трансформатора М. Для создания напряжения смещения в цепи базы использовать коллекторную батарею.
2) По заданной динамической характеристике транзистора
где 𝑈=𝑈𝛿−𝑈см найти зависимость коэффициента усиления автогенератора от амплитуды напряжения на базе транзистора и построить график.
Параметры характеристики транзистора представлены в табл. 5.
3). Определить критические значения коэффициента взаимной индуктивности 𝑀кр (или Мкр1,и 𝑀кр2), соответствующие возникновению (или возникновению и срыву) генерации.
4). Построить график зависимости амплитуды напряжения на выходе усилителя
автогенератора 𝑈вых от величины М.
5). Определить мгновенное значение выходного напряжения при 𝑀=1.2𝑀кр
(или 1.2𝑀кр2)
6). Указать, какой режим самовозбуждения (мягкий или жесткий) имеет место.
Исходные данные:

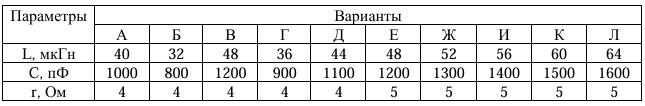

Таблица 4. (вариант В)

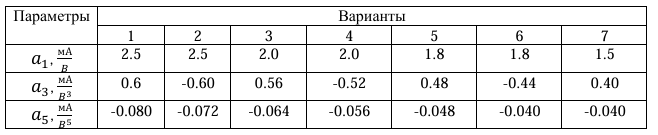

Таблица 5 (вариант № 3)
Ответ
1) Составить схему одноконтурного LC автогенератора с трансформаторной обратной связью. С этой цепью использовать биполярный транзистор по схеме с общим эмиттером и колебательный контур с элементами L, C, R.

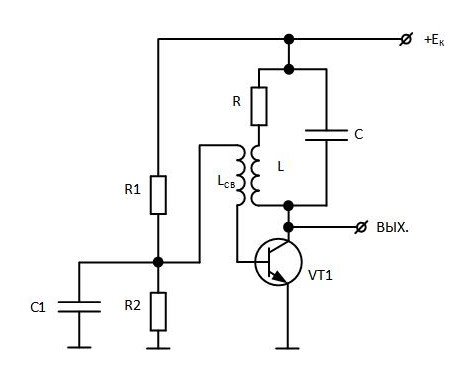

Возможный вариант схемы заданного автогенератора приведен на рис.6.
Рисунок 6 Схема автогенератора
2) По заданной динамической характеристике транзистора найти зависимость коэффициента усиления ...
