Условие:
Составьте функциональную схему устройства, реализующего логическую функцию F = х1x2 + x1x3 + x3x2. Составьте таблицу истинности для данной логической функции.
Решение:
Функциональная схема для логической функцииF = х1x2 + x1x3 + x3x2 представлена на Рис.1.

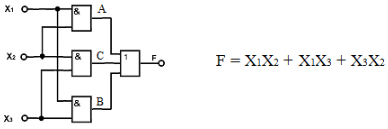

Рис. 1 Функциональная схема для логической функции F = х1x2 + x1x3 + x3x2
Таблицу истинност...
