Схема цепи, изображенная на рисунке, возбуждается источником гармонической ЭДС, имеющей частоту и комплексную амплитуду Е = 100 В
- Электроника, электротехника, радиотехника
Условие:

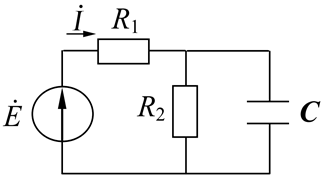

Схема цепи, изображенная на рисунке, возбуждается источником гармонической ЭДС, имеющей частоту
и комплексную амплитуду Е = 100 В
Найдите выражения, описывающие комплексное сопротивление и комплексную проводимость пассивной части цепи, и рассчитайте их численные значения на заданной частоте.
Определите комплексную амплитуду тока
в неразветвленной части цепи и комплексные амплитуды напряжений на резисторах.
Постройте векторную диаграмму напряжений в цепи, отображающую II закон Кирхгофа.
Номинальные значения емкости конденсатора и сопротивлений резисторов, а также частота ЭДС
приведены в таблице заданий.
Решение:
Определяем реактивное сопротивление конденсатора:
Комплексное эквивалентное сопротивление ветвей с R2 и C:
Определяем комплексное сопротивление пассивной части цепи:
