Условие задачи
Схема и работа усилителя низкой частоты на биполярном транзисторе, собранного по схеме с ОЭ. Назначение элементов схемы.

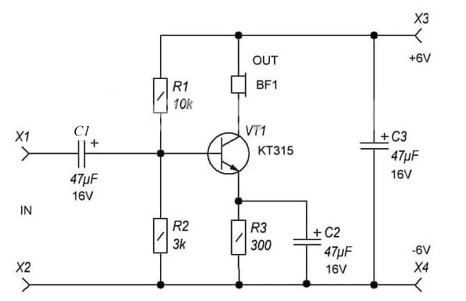

Рис.9.1. Простой усилитель НЧ по схеме с общим эмиттером (ОЭ)
Ответ
На клеммы Х3 и Х4 подключается питание, например, 6 В. Эта схема может питаться и от аккумулятора. Однако, несмотря на то, что аккумулятор это источник с минимальным шумом, у аккумулятора тоже есть свое сопротивление. И чтобы оно не мешало и не влияло на работу усилителя, нужен сглаживающий и накопительный конденсатор С3. Во время проектирования схемы все эти параметры рассчитываются. Вход усилителя это клеммы Х1 и Х2. Х2 это минус входа, а Х1 плюс. Электролитический конденсатор С1 позволяет отделить постоянную составляющую входящего сигнала от переменной. Он пропускает только переменный с...
