Условие задачи
Ответьте на вопрос:
Схема какого электронного устройства приведена на рисунке?
Поясните принцип его работы.
Ответ

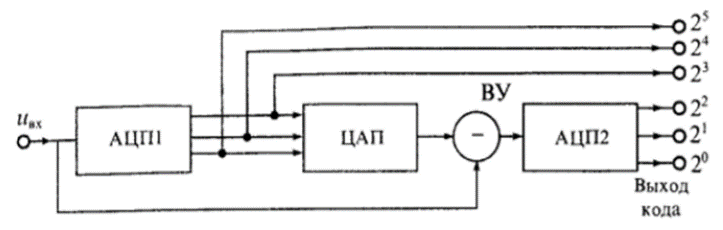

На рисунке приведена структурная схема последовательно-параллельного АЦП.
Такой АЦП работает в несколько тактов.
-
В первом такте АЦП преобразует старшие разряды входного напряжения uвх в цифровой код (на схеме это разряды 23 25).
Затем во втором такте эти разряды преобразуются с помощью ЦАП в напряжение, которое вычитается из входного сигнала в вычитающем устройстве ВУ.
В третьем такте АЦП2 прео...
