Схема (Рис 2.1) содержит источник переменного тока, резистор и индуктивность, соединённые последовательно. Требуется в программе Mathcad определить величину тока в цепи и падение напряжения на резисторе и индуктивности.

Дата добавления: 04.03.2025

Условие задачи

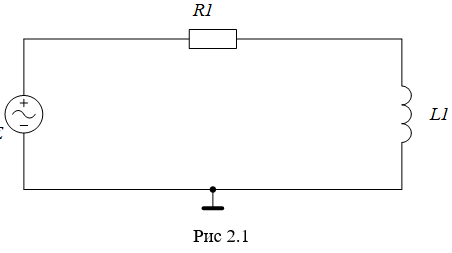

Схема (Рис 2.1) содержит источник переменного тока, резистор и индуктивность, соединённые последовательно.

Требуется в программе Mathcad определить величину тока в цепи и падение напряжения на резисторе и индуктивности.

Дано

R1 = 100 Ом

L1 = 250*10-3 Гц

f = 50 Гц

E = 100 B

Ответ

Используя данные схемы произведём вычисления в среде программы Mathcad

Исходные данные:

R1: = 100 L1: = 250*10-3 f: = 50 E: = 100
Сопротивление индуктивности
