Условие:
Схема, составленная из резистивных элементов, питается от источника постоянного напряжения (источник подключен ко входным зажимам «а» и «b», причем положительный полюс источника соединен с зажимом «а»). Рассчитать токи во всех ветвях схемы и падения напряжений на каждом из резисторов.

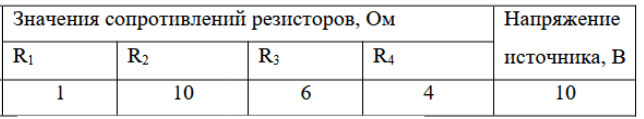

Задания и параметры элементов схем

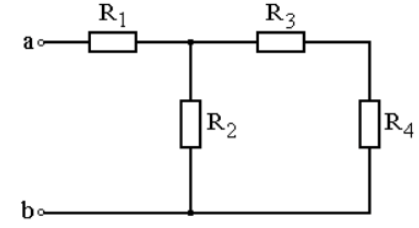

Рис.1.1. Заданная схема
Решение:
Дано: R1=1 Ом, R2=10 Ом, R3=6 Ом, R4=4 Ом, Е=10 В.
Очевидно, что резисторы R3 и R4 соединены последовательно, поэтому общее сопротивление данной ветви (рис.1.2) можно найти как

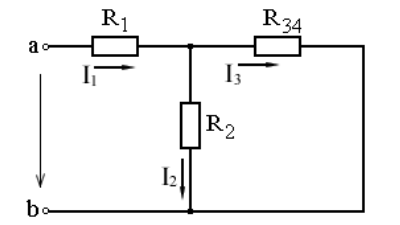

Рис.1.2. Расчетная ...
