Условие:
Схема в задаче содержит источник тока I и источник напряжения E (см. рисунок 1). Необходимо определить токи в ветвях схемы и напряжения между узлами a, b и с.

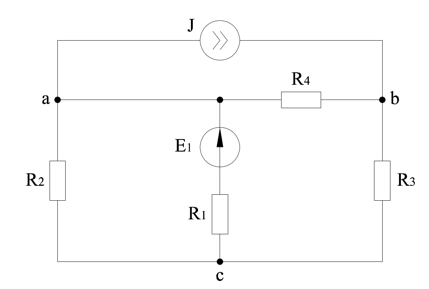

Рисунок 1 – Расчетная схема
Таблица 1 – Исходные данные к задаче
Решение:
Для решения задачи воспользуемся методом контурных токов.
Цепь содержит три независимых контура (см. рисунок 2), но в одном из них имеется источник тока J. Поэтому, если решать задачу с помощью метода контурных токов, то число совместно решаемых уравнений будет равно двум.
Рисунок 2 Расчетная схема
Обозначим действительные и контурные токи в цепи и запишем систему уравнений в общем виде:
