Условие задачи
«Схемотехника телекоммуникационных устройств»
«Исследование схем смещения и стабилизации положения рабочей точки»
Цель работы
1.1 Изучить способы введения ООС в усилительные устройства.
1.2 Изучить влияние ООС на качественные основные показатели усилительного устройства.
1.3 Экспериментально проверить основные положения теории усилительных устройств в ООС.
Порядок выполнения работы
Требуется рассчитать для усилительного каскада:
- сквозной коэффициент усиления по напряжению;
- входное сопротивление;
- выходное сопротивление;
- верхнюю граничную частоту.
Расчеты провести для каскада без ООС и для каскада с последовательной частотно-независимой ООС по току.
где: Rкэ - в режиме насыщения Rвых транзистора собственное, без учета внешних нагрузок
Схема с общим эмиттером.
Данные для расчета: транзистор 2N3904 (КТ375Б).
Паспортные данные для транзистора:
h21эмин = 50;
h21эмах = 280;
Ск = 5pF;
fгр = 250 Мгц;
Ikо = 7,5мА;
Внутреннее сопротивление источника сигнала Rг=1,0 кОм,
сопротивление нагрузочного резистора Rк в коллекторной цепи транзистора Rк=510 Ом;
сопротивления резисторов делителя в цепи базы: Rб1=101 кОм; Rб2=15 кОм. Для схемы с последовательной частотно-независимой ООС по току сопротивление резистора в цепи эмиттера для получения ООС Rо = 520 Ом. Rнаг=360 Ом
Ответ
1. Режим работы усилителя без ООС.

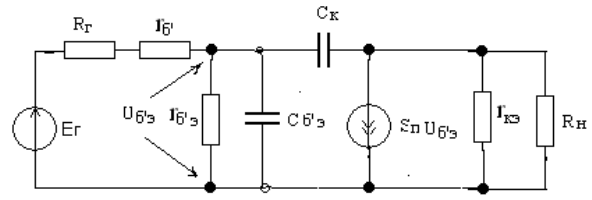

Физическая эквивалентная схема транзистора, представляющая собой электрическую модель транзистора и отражающая его физические свойства схема Джиаколетто - может быть представлена в следующем виде (рис.2.1):
Рис.2.1 Эквивалентная схема транзистора Джиаколетто
