ТЕМА: Расчет трехфазной электрической цепи при симметричной нагрузке, при соединении приемников электрической энергии «звездой» и «треугольником».

Цель работы: Изучить  расчет симметричной трехфазной цепи, при соединении приемников электрической энергии «звездой» и «треугольником», освоить основные закономерности этих соединений. Изучить  построение векторных диаграмм токов и напряжений в трехфазной плоскости.

Порядок выполнения работы.

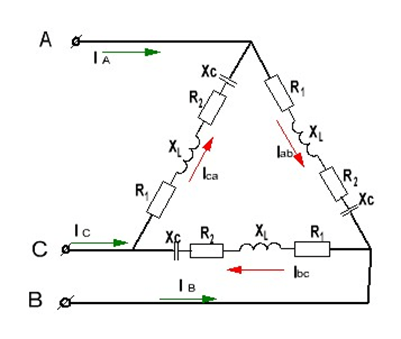

1) Начертить схему 3-х фазной симметричной  цепи с теми элементами, которые даны согласно вашему варианту (см.таблицу 1).

2) Обозначить все элементы цепи и токи в ветвях.

3) Если реактивные элементы даны в мкФ или мГн, рассчитать их в Омах.

4) Используя дополнительный параметр, рассчитать: а)полное фазное сопротивление б)фазные и линейные напряжения и токи, если они не заданы в) коэффициент мощности г) угол сдвига фаз, между фазным напряжением и током, по величине и по знаку д) активную, реактивную и полную мощность.

5) Построить в 3-х фазной плоскости, в масштабе векторную диаграмму токов и напряжений 3-х фазной цепи.

6) Построить в масштабе треугольник мощностей.

7) Определить характер нагрузки данной цепи.

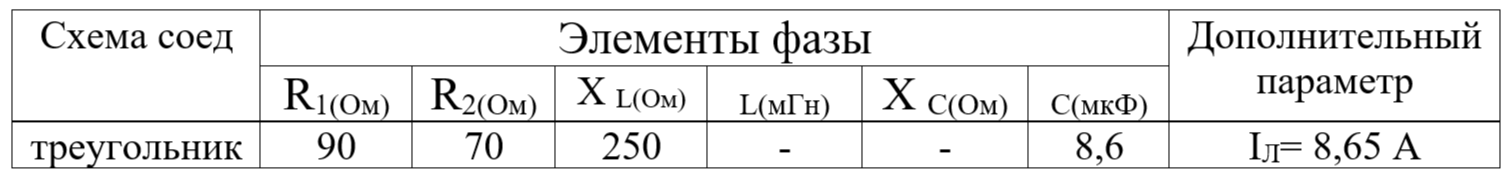

                                                              Таблица 1
