Транзистор включен в схему. Определите по выходным характеристикам транзистора положение рабочей точки, если известны исходные данные.
«Транзистор включен в схему. Определите по выходным характеристикам транзистора положение рабочей точки, если известны исходные данные.»
- Электроника, электротехника, радиотехника
Условие:

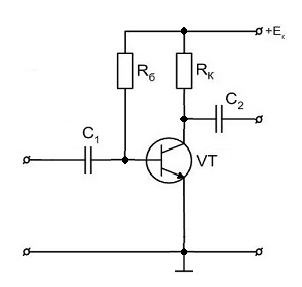

Транзистор включен в схему. Определить по выходным характеристикам транзистора положение рабочей точки, если известно, что RК=375 Ом; RБ=15 кОм=15∙103 Ом; ЕК = 15 В; ∆IБ= 0,5 мА=0,5∙10-3 А.
Решение:
Ток смещения базы
IБ Е / RБ= 15/15∙103=1∙10-3 А.
линию нагрузки строим по 2-м точкам:
1) IК=0;UКЭ= ЕК = 15 В;
2) UКЭ= 0; IК=ЕК/RК=15/375=40∙10-3 А.
