Требуется: 1. Составить уравнения по законам Кирхгофа (не решая их). 2. Определить токи ветвей методом контурных токов. 3. Составить баланс мощностей, провести проверку решения.
- Электроника, электротехника, радиотехника
Условие:
Схемы электрических цепей показаны на рисунке1.
Параметры элементов схемы помещены в таблице1.
Требуется:
1. Составить уравнения по законам Кирхгофа (не решая их).
2. Определить токи ветвей методом контурных токов.
3. Составить баланс мощностей, провести проверку решения.
4. Определить показания вольтметра.

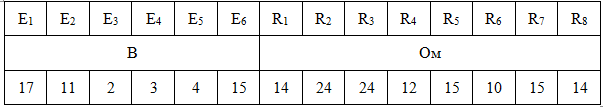

Таблица 1 - Исходные данные

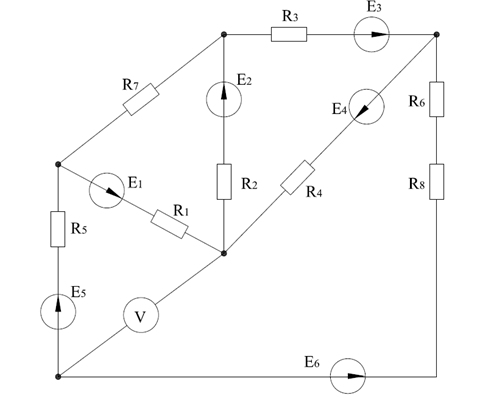

Рисунок 1 - Схема электрической цепи
Решение:
1. Составим уравнения по законам Кирхгофа.
Обозначим произвольно направление токов в ветвях и направления обхода контуров (см. рисунок 2).

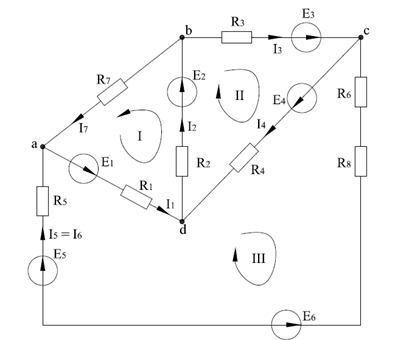

Рисунок 2 - Схема электрической цепи
Число уравнений по первому закону Кирхгофа равно (количество узлов -1). Для нашей схемы оно равно 4. Составим уравнения для узлов a, b, c.
Число уравнений по второму закону Кирхгофа равно количеству независимых контуров. Для наш...
