Требуется определить электрической цепи:полные и комплексные сопротивления участков цепи,токи всех ветвей,полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи,построить векторные диаграммы токов и напряжений;

Требуется определить электрической цепи:

1)    полные и комплексные сопротивления участков цепи;

2)    токи всех ветвей;

3)    полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи;

4)    построить векторные диаграммы токов и напряжений;

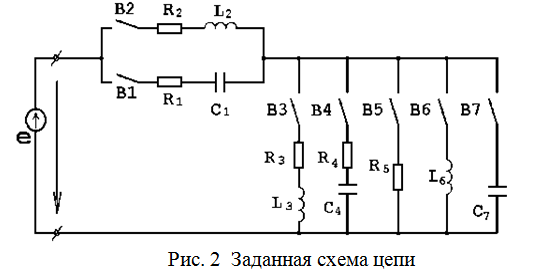

 Электрическая цепь переменного синусоидального тока с частотой f=50 Гц. (рис. 2) находится под действием источника напряжения е =Еm sin(ω_t+φ_e). В схеме включены выключатели В1, В4, В5 и В7.

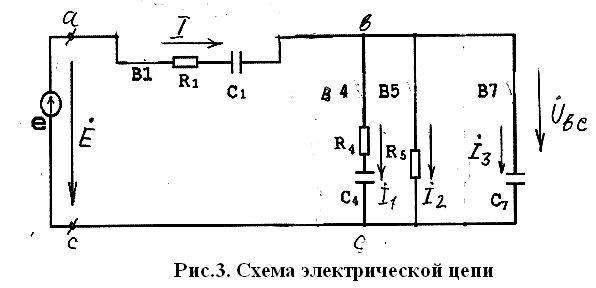

При включенных выключателях В1, В4, В5 и В7 схема примет вид, показанный на рис. 3.

Дано;     Е_m=100 B; φ_e = 30 град

R₁= 2 Ом;        R₄= 6 Ом;           R₅= 10 Ом

Х_С1 = 5 Ом;     Х_С4 = 8 Ом                    Х_С7 = 25 Ом
