Условие задачи
Выбор числа и мощности трансформаторов связи на электростанции
Дано:
Тип генератора - ТВФ-160-2
Требуется:
- составить структурную схему электростанции (ЭС);
- рассчитать и выбрать трансформаторы;
- определить КЗ, SЛЭП, VЛЭП.
Ответ
Составляется структурная схема ЭС и наносятся данные (рис. 1).

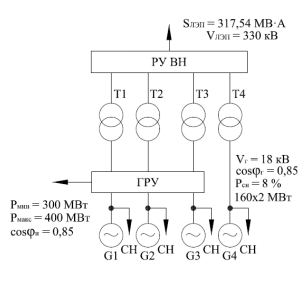

Рис. 1 - Структурная схема ЭС

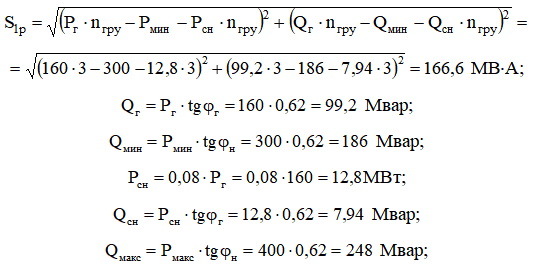

Определяется расчетная мощность трансформатора ГРУ:
