Условие задачи

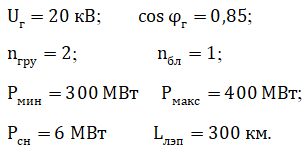

Дано:
Тип генератора – ТВВ-320-2;
Требуется:
- составить структурную схему электростанции;
- рассчитать и выбрать трансформаторы электростанции;
- определить
Ответ

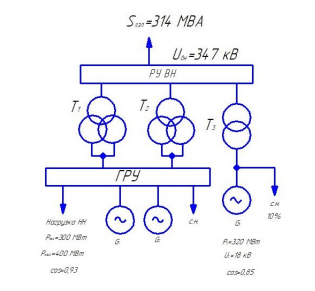

Составляем структурную схему ЭС и на нее наносим данные (рис. 1).
Рис. 1. Структурная схема электростанции

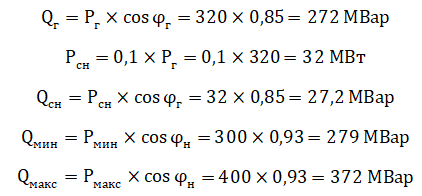

Определяем расчетную мощность трансформатора ГРУ:
